Produktbeskrivelse
Alarmkontraventil

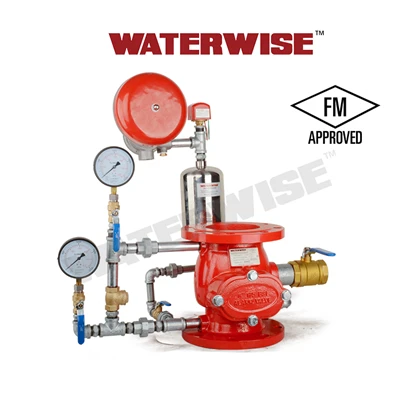

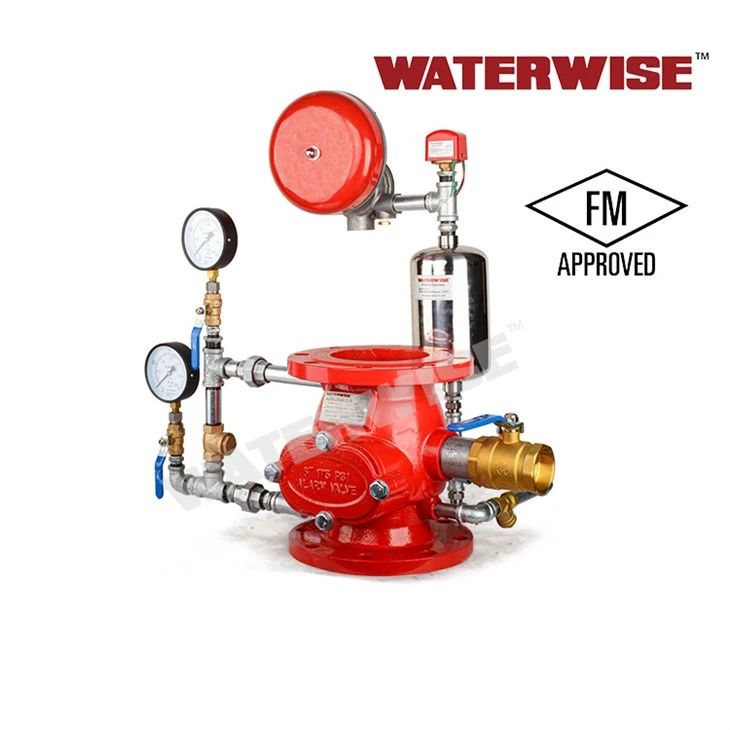

Model WAV-1 Alarm Check Valve er en vådrørssprinklersystems vandforsyningskontraventil, der gør det muligt at installere sprinklersystemer i bygninger, der ikke er udsat for frysetemperaturer. Den er designet således, at vandtrykket i rørsystemet vil holde vandtrykket ved ventilen tilbage, indtil der opstår en betydelig vandstrøm, såsom en sprinkler aktiveres.
Produktparametre
|
Størrelse
|
4" (DN100)
|
6" (DN150)
|
|
Indløbstilslutningsstil
|
Flange
|
Flange
|
|
Udgangstilslutningsstil
|
Flange | Flange |
|
Forsendelsesvægt
|
55lbs∕25kg
|
75lbs∕34kg
|
|
Maks. Arbejdstryk
|
175 psig∕1,2 MPa (12 bar)
|
|
|
Fabriks hydrotest
|
100% @ 350 psig∕2.4 MPa (24 bar)
|
|
|
Standard finish
|
Rødmalet
|
|
|
Flangespecifikation
|
Flange: Klasse 150 ANSI B16.1
|
|
|
Nødvendigt tilbehør
|
Standard trim
|
|
|
Valgfrit tilbehør
|
Retardkammer, vandmotoralarm, alarmtrykafbryder
|
|
|
Installationsmåde
|
Lodret
|
|
|
Fortegnelser og godkendelser
|
FM GODKENDELSE
|
|
Instruktioner
Trimsættene til Model WAV-1 alarmventilen er indrettet til hurtig, nem og kompakt fastgørelse og fungerer som forbindelsespunkter til Alarm og andre enheder. Trimmen fungerer også som et middel til at teste driften af alarmenhederne uden at få systemet til at fungere.
1. Konstant tryk lukket afløb
Dette trimsæt bruges, hvor vandforsyningstrykket ikke varierer, såsom tankforsyninger. En automatisk dræning er tilvejebragt for at dræne den mekaniske sprinkleralarmledning. Denne afløbsforbindelse skal føres adskilt fra det 2" (50 mm) hovedafløb.
2. Variabelt tryk med åbent retardkammerafløb
